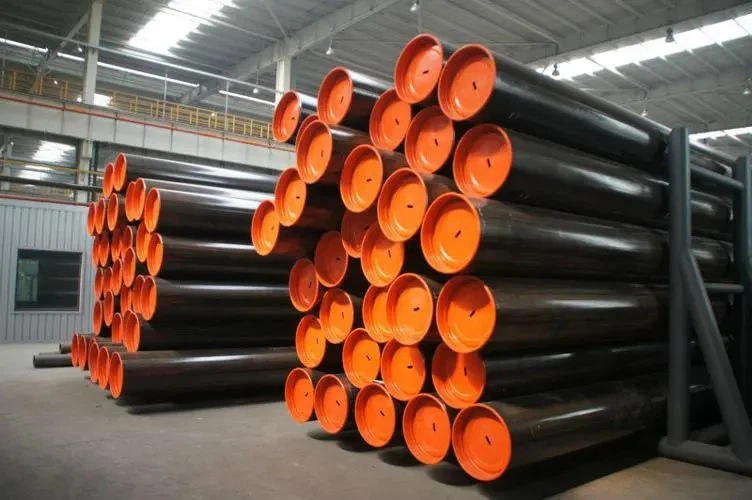

O Line Pipe
Potrubné rúry zahŕňajú bezšvíkové a zvárané rúry s koncami rúr vrátane plochého konca, závitového konca a hrdlového konca; Spôsoby pripojenia zahŕňajú zváranie konca, pripojenie spojky, pripojenie zásuvky atď.
Používa sa na prepravu plynu, vody a ropy v priemysle ropy a zemného plynu.
Štandard: API SPEC 5L
API SPEC 5L-2011 (Pipeline Specification) je vyvinutý a publikovaný American Petroleum Institute a je široko používaný na celom svete. Hlavné materiály tejto rúry sú L245, L290, L360, L415, L480 a GR B. X42, X46, X56, X65, X70, X80, X100 a iné akosti ocele.
Rozmerová tolerancia
|
Typ oceľovej rúry |
Vonkajší priemer (D) |
Hrúbka steny oceľovej rúry (S) |
- |
- |
|
Telo potrubia |
Vonkajší priemer (mm) |
povolená odchýlka prípustná chyba (mm) |
Vonkajší priemer (mm) |
povolená odchýlka prípustná chyba (mm) |
|
Väčšie alebo rovné 60,3 a S<20 |
±0.75% |
Menšie alebo rovné 73.0 |
+15%,－12.5% |
- |
|
Väčšie alebo rovné 60,3 a S Väčšie alebo rovné 20 |
±1.00% |
>73.{1}} a S<20 |
+15%,－12.5% |
- |
|
- |
- |
>73.0 a S Väčšie alebo rovné 20 |
+17.5%,－10 |
- |
Mechanické vlastnosti
|
Štandardné |
Úroveň produktu |
Trieda ocele |
Medza klzu (min), Mpa |
Pevnosť v ťahu (MPa) |
|
API 5L GB/T9711.2 |
PSL 1 |
A alebo L210 |
210 |
335 |
|
B alebo L245 |
245 |
415 |
||
|
x42 alebo L290 |
290 |
415 |
||
|
X46 alebo L320 |
320 |
435 |
||
|
X52 alebo L360 |
360 |
460 |
||
|
X56 alebo L390 |
390 |
490 |
||
|
X60 alebo L415 |
415 |
520 |
||
|
X70 |
483 |
565 |
||
|
PSL 2 |
BR alebo L245R |
245~450 |
415~760 |
|
|
X42R alebo L290R |
290~495 |
415~760 |
||
|
BN alebo L245N |
245~450 |
415~760 |
||
|
X42N alebo L290N |
290~495 |
415~760 |
||
|
X46N alebo L320N |
320~525 |
435~760 |
||
|
X52N alebo L360N |
360~530 |
460~760 |
||
|
X56N alebo L390N |
390~545 |
490~760 |
||
|
X60N alebo L415N |
415~565 |
520~760 |
||
|
X65N alebo L450N |
425~566 |
525~760 |
||
|
X70 alebo L480 |
484~565 |
565~768 |
||
|
X80 |
552~690 |
621~827 |
